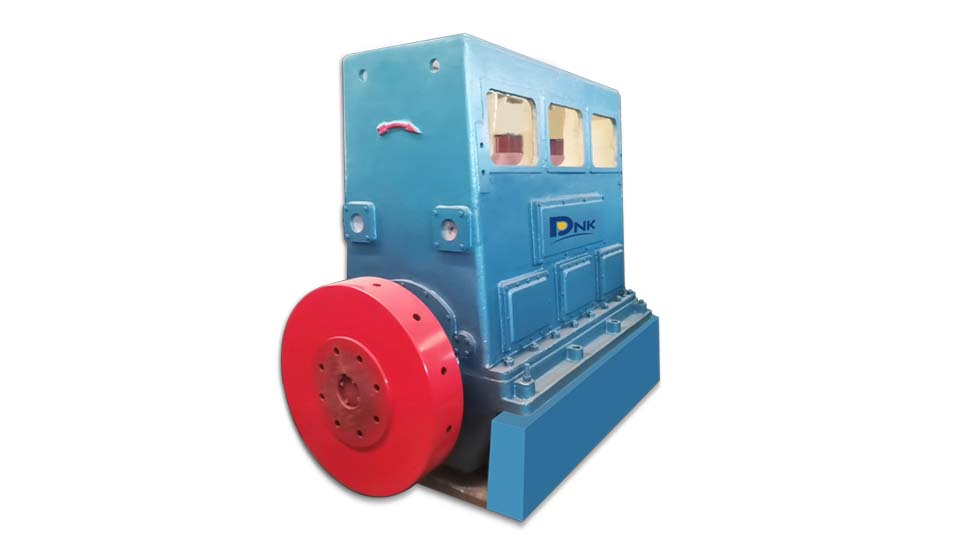

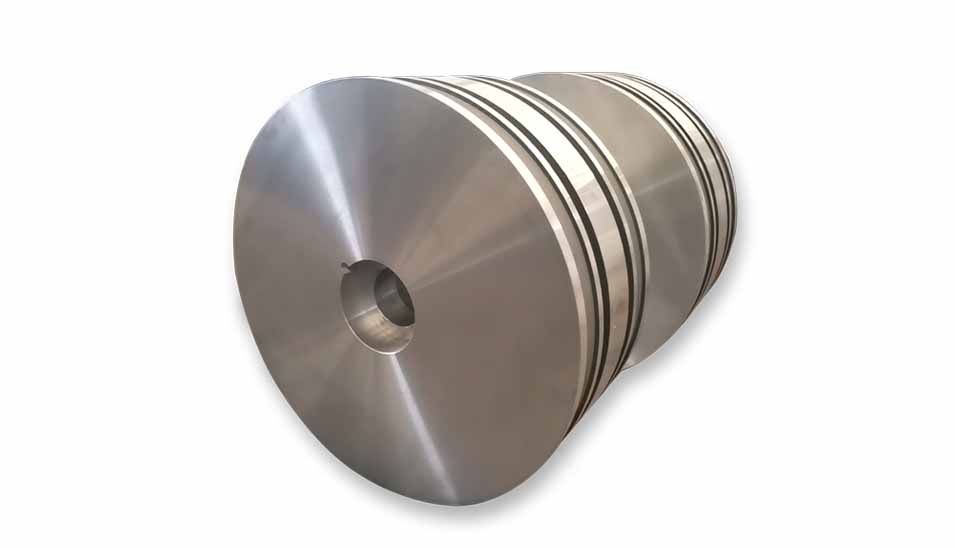

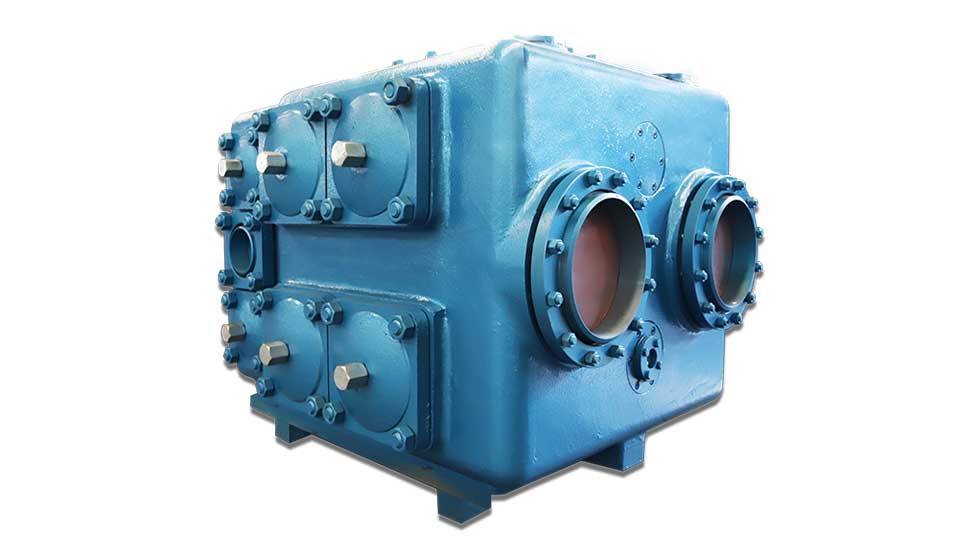

Compresor Alternativo

Alta eficiencia térmica y bajo consumo energético por unidad de superficie.
Fácil procesamiento, bajo costo y baja inversión.
Estructura de sistema simple y fácil mantenimiento.
Tecnología de diseño y fabricación consolidada, y calidad estable.
Amplia gama de aplicaciones.

Introducción

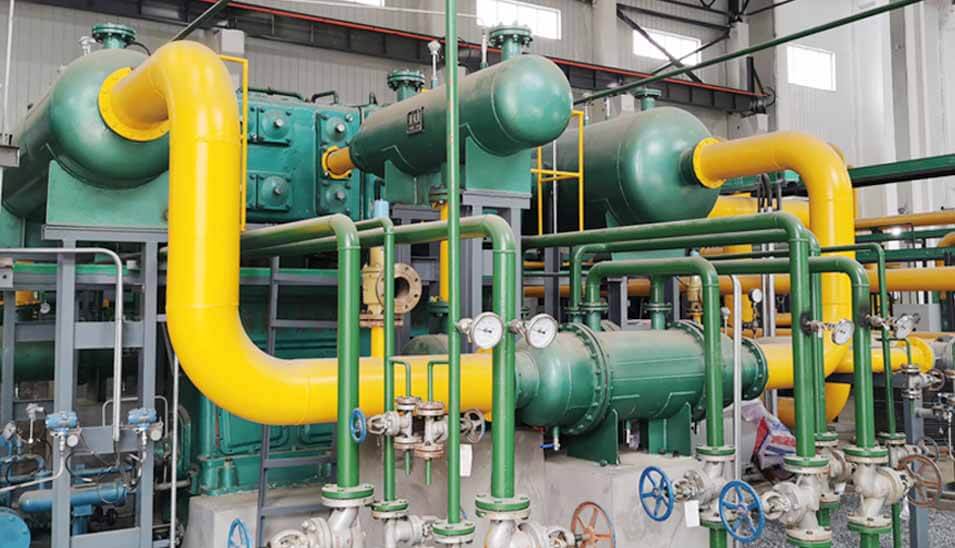

Cuando un compresor alternativo está en funcionamiento, el cigüeñal acciona la biela, que a su vez impulsa el pistón, provocando su movimiento ascendente y descendente. Este movimiento del pistón modifica el volumen dentro del cilindro. Al descender el pistón, el volumen del cilindro aumenta, la válvula de admisión se abre, la de escape se cierra y el gas entra, completando así el proceso de admisión. Al ascender el pistón, el volumen del cilindro disminuye, la válvula de escape se abre y la de admisión se cierra, completando el proceso de compresión y logrando, por lo tanto, la compresión y el transporte del gas. Los compresores alternativos se utilizan en aplicaciones de media o alta presión en industrias como la petrolera, la química, la del gas natural y la de separación de aire.

Parámetros Técnicos

Modelo	Entorno	Volumen de Flujo	Presión de Salida	Volumen de Flujo	Volumen de Flujo	Presión Entrada/Salida	Temperatura Entrada/Salida	Velocidad Síncrona r/min	Dimensiones	Área requerida
		Nm³/h	Mpa（G）	Nm³/h	m³/min	Mpa（G）	°C	r/min	（L×W×H）cm	（L×W）m
1J2L	O₂；N₂		＜0.3	4200	71	0.012/0.25	25/40	500	240×140×330	6×5
2J2L	O₂；N₂	1000~4000	0.3~1.0	1000	17	0.005/1.0	25/40	600	175×115×250	4×3.5
				2000	38	0.005/0.7	25/40	500	180×115×280	5.5×4.5
				4000	65	0.015/1.0	25/40	500	210×140×330	6×5
2J4L	O₂；N₂	4000~7500	0.3~1.0	5000	81	0.012/1.0	25/40	500	320×132×330	8×6
		4000~7500		7500	140	0.005/0.5	25/40	428	400×150×365	9×7
				12000	153	0.045/0.8	25/40	375	400×150×365	10×7
3J3L	O₂；N₂	500~2300	1.0~3.0	500	10	0.005/1.5	25/40	500	200×105×240	5×4
				1500	28	0.005/3.0	25/40	500	220×110×275	6×5
				2300	38	0.012/2.5	25/40	500	220×110×285	6.5×5
3J4L	O₂；N₂	2500~6500	1.0~3.0	2700	44	0.015/3.0	25/40	500	345×132×325	8×6
				3600	60	0.012/3.0	25/40	500	320×132×330	8×6
				4500	75	0.012/3.0	25/40	500	320×132×330	8×6
				5200	82	0.012/3.0	25/40	500	320×132×330	8×6
				6500	107	0.012/3.0	25/40	375	400×150×365	9×7.5
4J4L	O₂；N₂		＞3.0	1000	16	0.012/3.5	25/40	500	250×112×250	6×4.5
				3600	60	0.012/3.5	25/40	428	320×132×330	8×6.5
				5000	52	0.08/4.2	25/40	500	320×160×330	10×6.5
Nota: Lo anterior se refiere principalmente al rango de caudal estándar de los compresores de oxígeno y nitrógeno para unidades de separación de aire convencionales (presión de entrada de oxígeno: 0,012 MPa (presión manométrica); presión de entrada de nitrógeno: 0,005 MPa (presión manométrica). Si la presión de entrada no corresponde a una condición de operación estándar, el flijo de descarga estándar del modelo de compresor correspondiente puede incrementarse significativamente.
